Helicópteros Ala Rotatoria

On marzo 22, 2016, Posted by , in El mundo de la aviación, tags , With 1 Comment

helicopteroHelicópteros Ala Rotatoria.

HELICÓPTERO, aparato más pesado que el aire que no se eleva utilizando alas fijas como las de los aeroplanos convencionales, sino mediante uno o varios rotores motorizados que giran alrededor de un eje vertical situado sobre el fuselaje.

Los helicópteros pueden elevarse y descender verticalmente, permanecer en una posición determinada y moverse hacia adelante, hacia atrás o hacia los lados.

El helicóptero fue el primer tipo de aparato más pesado que el aire capaz de realizar un vuelo vertical.

Se diferencia del autogiro, otra clase de aeronave con alas giratorias, en que el rotor proporciona sustentación, propulsión y casi todo el control de vuelo.

Los mandos de un helicóptero

Si bien los mandos de un avión son relativamente simples al igual que la posición de sus superficies de control (timones, alerones, …), en el caso de un helicóptero la cosa se complica bastante.

Partamos de la base que el helicóptero se encuentra en un vuelo estacionario. Es decir el rotor principal gira a una cierta velocidad, suficiente para crear la sustentación necesaria y vencer la fuerza del peso del propio modelo.

helicoptero

helicoptero

helicoptero-3

helicoptero

La primera noción que debemos tener clara es que las palas del helicóptero son exactamente iguales, en cuanto a su perfil aerodinámico, y cumplen las mismas funciones que el ala de un avión de ala fija.

Pero mientras que el avión consigue la velocidad mínima de viento relativo de sustentación a base del empuje de toda la aeronave contra el aire, el helicóptero no necesita empujar toda la estructura, sino tan solo darle velocidad al único elemento de sustentación de los aviones: el ala.

Es decir, haciendo girar sus palas con el borde de ataque contra el aire, el helicóptero consigue su viento relativo de sustentación. En todas las aeronaves, a mayor velocidad de viento relativo, mayor sustentación.

El rotor de un helicóptero tiene normalmente dos o más palas dispuestas simétricamente alrededor de un buje o eje central que las sujeta durante el giro.

El rotor está impulsado por un motor, por lo general situado en el fuselaje, a través de unos engranajes que reducen la velocidad de rotación por debajo de la velocidad del motor.

Una característica importante del diseño de los helicópteros es el desarrollo de sistemas para contrarrestar el par de fuerzas o fuerza de reacción que se produce cuando la rotación del rotor en un sentido tiende a girar el fuselaje en la sentido contrario.

La forma más común de sistema antipar es un pequeño propulsor, similar al propulsor de un aeroplano, colocado en la cola del helicóptero sobre un eje lateral, en tal posición que empuja la cola hacia un lado.

Otros tipos de helicóptero usan rotores principales acoplados que giran en sentidos opuestos y neutralizan automáticamente el par de fuerzas del otro.

En algunos helicópteros, los rotores acoplados están colocados uno encima del otro en un mismo eje, mientras que en otros están situados sobre montantes en un lateral del fuselaje o delante y detrás del fuselaje.

Los helicópteros experimentales han utilizado pequeños motores de propulsión a chorro colocados en los extremos de las palas del rotor para proporcionar potencia y eliminar el par de fuerzas.

Cómo hacer ahora para que el modelo avance? Como sabéis, al contrario que un avión, el helicóptero no posee una hélice en el morro que le impulse hacia delante.

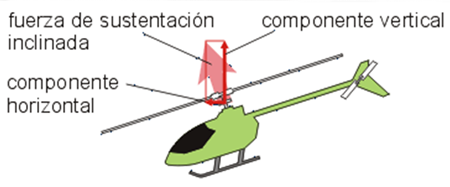

El truco es simple: Inclinando el rotor principal hacia adelante, la fuerza de sustentación se inclina de la misma manera creando una fuerza en el sentido de la inclinación.

helicoptero

helicoptero

helicoptero

Y esto seguro que lo habréis observado en algún vuelo de un helicóptero. Al poco tiempo de despegar del suelo, se inclina hacia adelante y comienza a acelerar para pasar al llamado vuelo de traslación. En cambio, si quiere pasar del vuelo de traslación al estacionario, baja la cola para que ocurra exactamente lo contrario, es decir que la componente horizontal de la fuerza de sustentación se orienta hacia atrás frenando al helicóptero

helicoptero

Exactamente lo mismo ocurre lateralmente.

helicoptero

Resumiendo, el helicóptero es capaz inclinar el rotor a cualquier lado.

Este es el mando que generalmente se tiene en el stick principal de la emisora (en los helicópteros tripulados, el piloto maneja estas funciones con la palanca principal que está situada entre las piernas).

Cuando empujamos el stick hacia delante, el helicóptero se inclina hacia adelante. Lo mismo hacia atrás y lateralmente.

La pregunta ahora es cómo hacer que el rotor se incline hacia el lado deseado.

Esta respuesta ya no es tan simple.

Lo veremos en el siguiente capítulo. El plato cíclico
